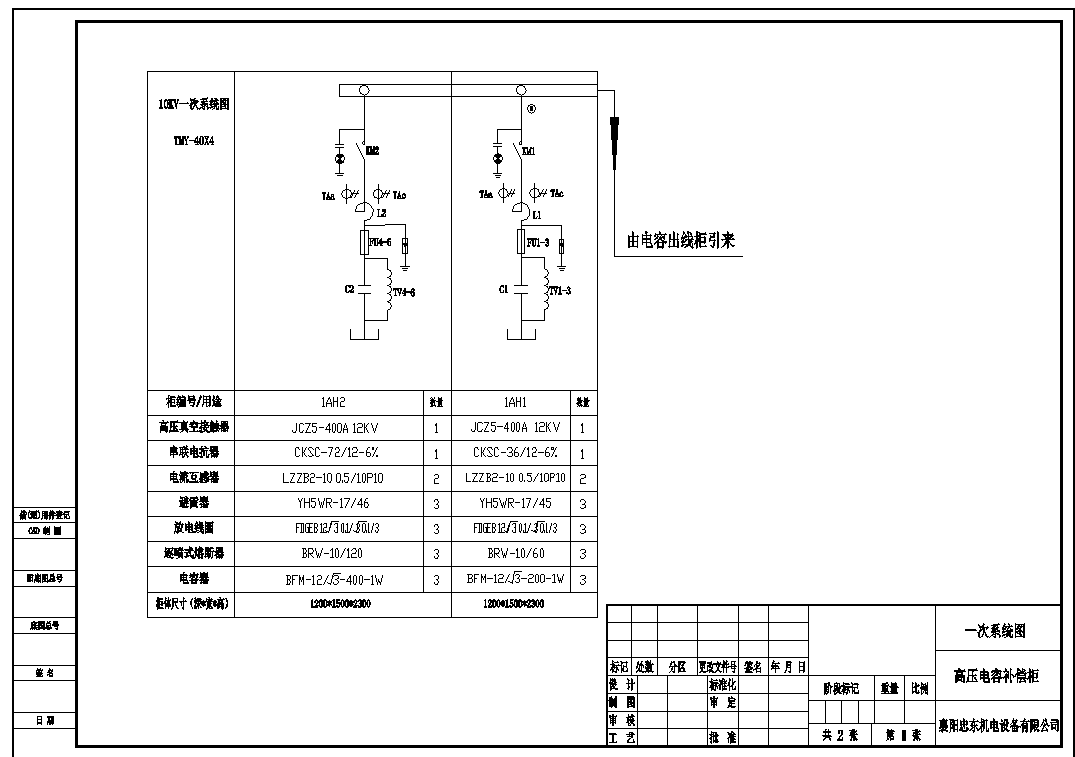

TBB-1800Kvar-10KV高压电容补偿柜系统图
TBB-1800Kvar-10KV高压电容补偿柜系统图
本套高压电容补偿柜方案为：TBB-1200/10 +TBB-600/10，更多详细方案可以咨询销售工程师！
|
产品名称 |
产品型号 |
产品数量 |
||||
|
高压集中电容补偿装置 |
ZDTBB-1200/10 |
1台 |
||||
|
主柜电容柜元器件配置清单 |
||||||
|
序号 |
名称 |
型号 |
数量 |
|||
|
1 |
功率因数控制器 |
RPCFC-HV-6 |
1台 |
|||
|
2 |
高压真空接触器 |
JCZ5-400A 12KV电容投切专用 |
1台 |
|||
|
3 |
电抗器 |
CKSC-72/12-6% |
1台 |
|||
|
4 |
电力电容器 |
BFM-12/√3-400-1W |
3台 |
|||
|
5 |
放电线圈 |
FDGE8 12/√3/0.1/√3/0.1/3 |
3台 |
|||
|
6 |
电流互感器 |
LZZB2-10 0.5 10P10 50/5 |
2台 |
|||
|
7 |
避雷器 |
HY5WR-17/45 |
3只 |
|||
|
8 |
喷逐式熔断器 |
BRW-10 120A |
3只 |
|||
|
9 |
并柜母排 |
TMY-4*40优质紫铜 |
4 米 |
|||
|
10 |
主母排 |
TMY-4*40优质紫铜 |
9米 |
|||
|
11 |
支母排 |
TMY-3*30优质紫铜 |
6米 |
|||
|
12 |
附件辅料 |
|
1套 |
|||
|
13 |
柜体（宽*深*高） |
1200*1600*2500 |
1台 |
|||
|
产品名称 |
产品型号 |
产品数量 |
||||
|
高压集中电容补偿装置 |
ZDTBB-600/10 |
1台 |
||||
|
主柜电容柜元器件配置清单 |
||||||
|
序号 |
名称 |
型号 |
数量 |
|||
|
1 |
功率因数控制器 |
RPCFC-HV-6 |
1台 |
|||
|
2 |
高压真空接触器 |
JCZ5-400A 12KV电容投切专用 |
1台 |
|||
|
3 |
电抗器 |
CKSC-36/12-6% |
1台 |
|||
|
4 |
电力电容器 |
BFM-12/√3-200-1W |
3台 |
|||
|
5 |
放电线圈 |
FDGE8 12/√3/0.1/√3/0.1/3 |
3台 |
|||
|
6 |
电流互感器 |
LZZB2-10 0.5 10P10 75/5 |
2台 |
|||
|
7 |
避雷器 |
HY5WR-17/45 |
3只 |
|||
|
8 |
喷逐式熔断器 |
BRW-10 60A |
3只 |
|||
|
9 |
并柜母排 |
TMY-4*40优质紫铜 |
4 米 |
|||
|
10 |
主母排 |
TMY-4*40优质紫铜 |
9米 |
|||
|
11 |
支母排 |
TMY-3*30优质紫铜 |
6米 |
|||
|
12 |
附件辅料 |
|
1套 |
|||
|
13 |
柜体（宽*深*高） |
1200*1600*2500 |
1台 |
|||
