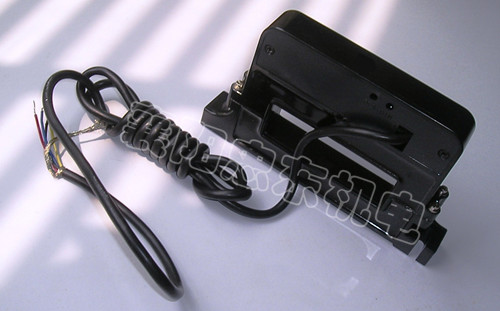

进相器专用电流传感器HDC2000H 2000A 4V
进相器专用电流传感器HDC2000H 2000A 4V，适用型号WP5系列进相器。进相器用霍尔电流传感器也称为进相机电流互感器，它是一种低压元器件的小电流互感器，装在进相器铜排上面，触发ABC三相的电流信号。型号的选择主要根据电机的转子电流大小，串孔的大小取决于铜排的规格，若您不清楚，我们可以为您推荐适配的型号使用。
【产品类型】霍尔电流传感器
【型号】HDC2000H 2000A 4V(5V) , HDC2000H 1000A 4V , HDC1000H 1000A 4V
【型号】CS600FA/K/H , CS800FA/K/H ,CS1000FA/K/H , CS1200FA/K/H , CS1500FA/K/H , CS1600FA/K/H
【型号】HDC600FA/K/H , HDC800FA/K/H , HDC1000FA/K/H , V1200FA/K/H , HDC 1500FA/K/H , HDC 1600FA/K/H
【产品特征】穿孔结构，无插入损耗
产品详细：
△特点
▉应用霍尔原理的开环电流传感器
▉灵活的安装方式
▉耗电省
▉穿孔结构，无插入损耗
△应用
▉变频调速系统
▉不间断电源UPS
▉斩波器
▉电池电源
▉电焊机电源
▉通信电源
△连接与调节
1脚：正电源（+15V）
2脚：负电源（-15V）
3脚：输出信号（OutPut）
4脚：电源地（0V）
GIN：幅度调节
OFS：零点调节
应用霍尔原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种 不规则波形的电流。
|
◆电参数 |
|
|
型号 |
CS600KA |
CS1000KA |
CS2000KA |
CS3000KA |
CS5000KA |
|
|
IPN |
原边额定输入电流 |
600 |
1000 |
2000 |
3000 |
5000 |
A |
|
IP |
原边电流测量范围 |
0～±1200 |
0～±2000 |
0～±4000 |
0～±6000 |
0～±7500 |
A |
|
VOUT |
副边额定输出电压 |
4±1% |
V |
||||
|
VC |
电源电压 |
±12～±15(±5%) |
V |
||||
|
IC |
电流消耗 |
VC=±15V <25 |
mA |
||||
|
Vd |
绝缘电压 |
在原边与副边电路之间6KV有效值/50Hz/1分钟 |
|
||||
|
εL |
线性度 |
<1 |
%FS |
||||
|
V0 |
零点失调电压 |
TA =25℃ <±25 |
mV |
||||
|
VOM |
磁失调电压 |
IPN→0 <±30 |
mV |
||||
|
VOT |
失调电压温漂 |
IP=0 TA =-25～+85℃ <±1 |
mV/℃ |
||||
|
Tr |
响应时间 |
<7 |
μs |
||||
|
f |
频带宽度(-3dB) |
DC～20 |
kHz |
||||
|
TA |
工作环境温度 |
-25～+85 |
℃ |
||||
|
TS |
贮存环境温度 |
-40～+100 |
℃ |
||||
|
RL |
负载电阻 |
≥10K |
Ω |
||||
|
|
标准 |
Q/3201CHGL02-2007 |
|
||||
引脚说明：1：+15V 2：-15V 3：Vout 4：0V(电源地) OFS：零点调节 GIN：幅度调节
使用说明：
1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
