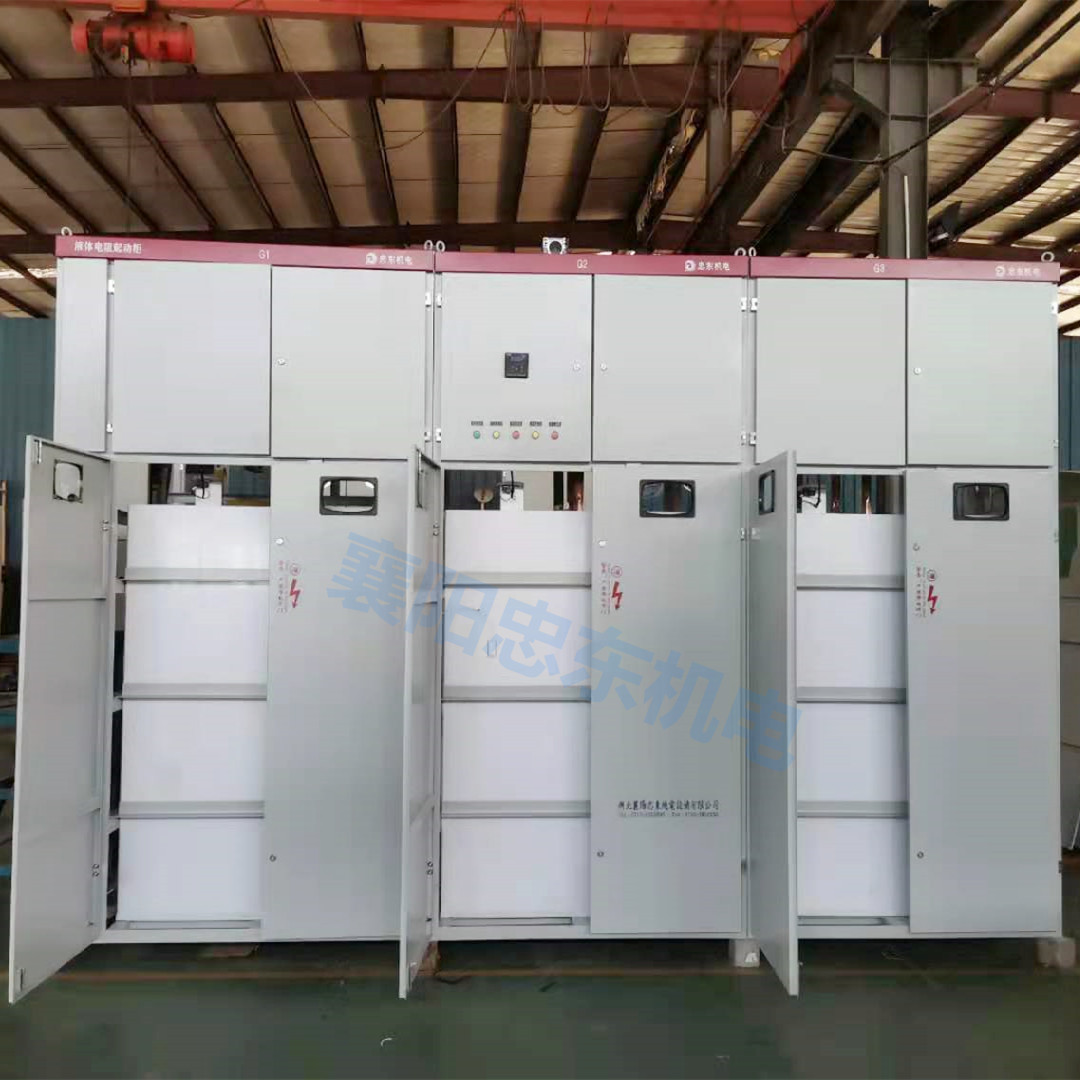

1 水电阻启动柜概述

   ZDGQ系列高压交流鼠笼电动机水电阻启动柜适用于额定电压为3~10KV大、中型同步或异步鼠笼式电动机软起动。

   该装置与传统的起动装置相比，主要性能有如下特点：

● 起动电流小而平滑、无冲击，显著降低电网压降，保证电网的可靠运行，有效保护电动机及传动机械的安全起动。

● 具备完善的报警提示功能和电动机保护功能。

● 根据性能要求可采取一般控制或采用PLC控制，可靠性高。

● 采用先进的控制技术，使电动机起动过程的控制响应更快，精度更高。

● 电动机起动完成后，实施有效的运行监控。

● 完善的报警提示功能，通信功能、网络功能，可方便的实现中控室集中控制。

2 水电阻启动柜工作原理

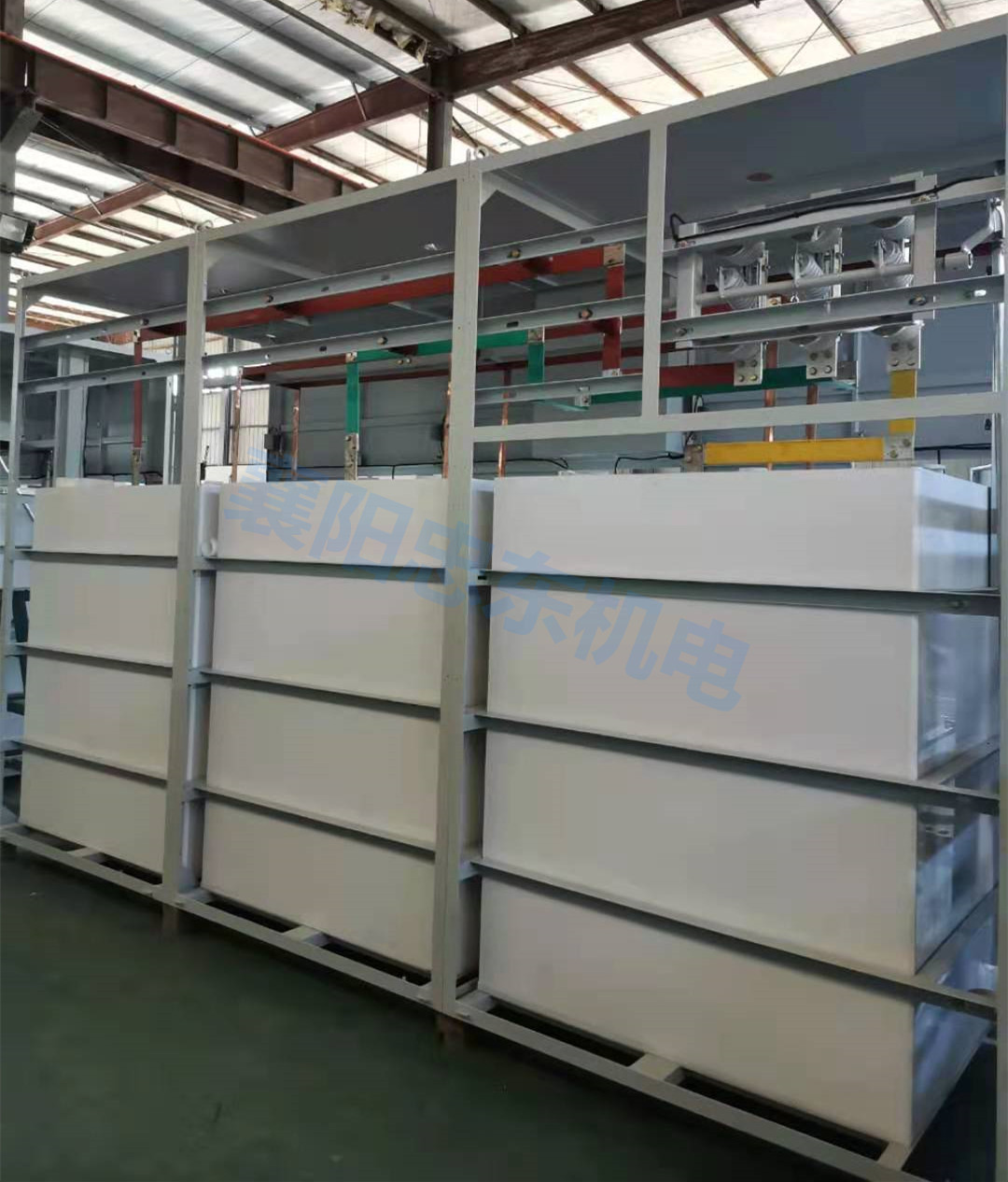

   该装置是在电动机定子回路中串入可变电阻的一种降压起动装置，即随着主电动机的起动，装置自动改变电阻的阻值而使电机端电压均匀提高的一种起动方式。

   主机起动结束后，软起动装置从主回路中完全脱离开或处于零电位，电阻值自动恢复到初始状态，为下次起动作好准备。

3 水电阻启动柜型号说明

      4主要技术参数

额定电压（KV 有效值）		3	6	10
电压（KV 有效值）		3.6	7.2	12
电阻箱工频耐压（KV）（有效值）	相对地	18	23	30
	同相间	12	15	18
电气间隙（mm）		75	100	125
起动电流/额定电流（Iq/Ie）		1.5~3.5（现场可调）
液阻正常工作温度（℃）		0~70
起动时间（s）		10~60~120（现场可调）
防护等级		IP20，IP30
连续起动次数（次）	＜1250KW	2~4(与负载情况有关)
	≥1250KW	2~3(与负载情况有关)

注：起动电流在负载系统阻力矩允许的情况下可控制到至小

5水电阻启动柜使用环境条件：

1）    环境温度：气温+40℃-0℃；

2）    空气相对湿度不超过90%；

3）    海拔高度不大于1000m；

4）    地面倾斜度不大于5°；

5）    安装地点无火灾、爆炸危险、化学腐蚀及剧烈震动；

注：若有特殊使用条件，请在订货时注明。
