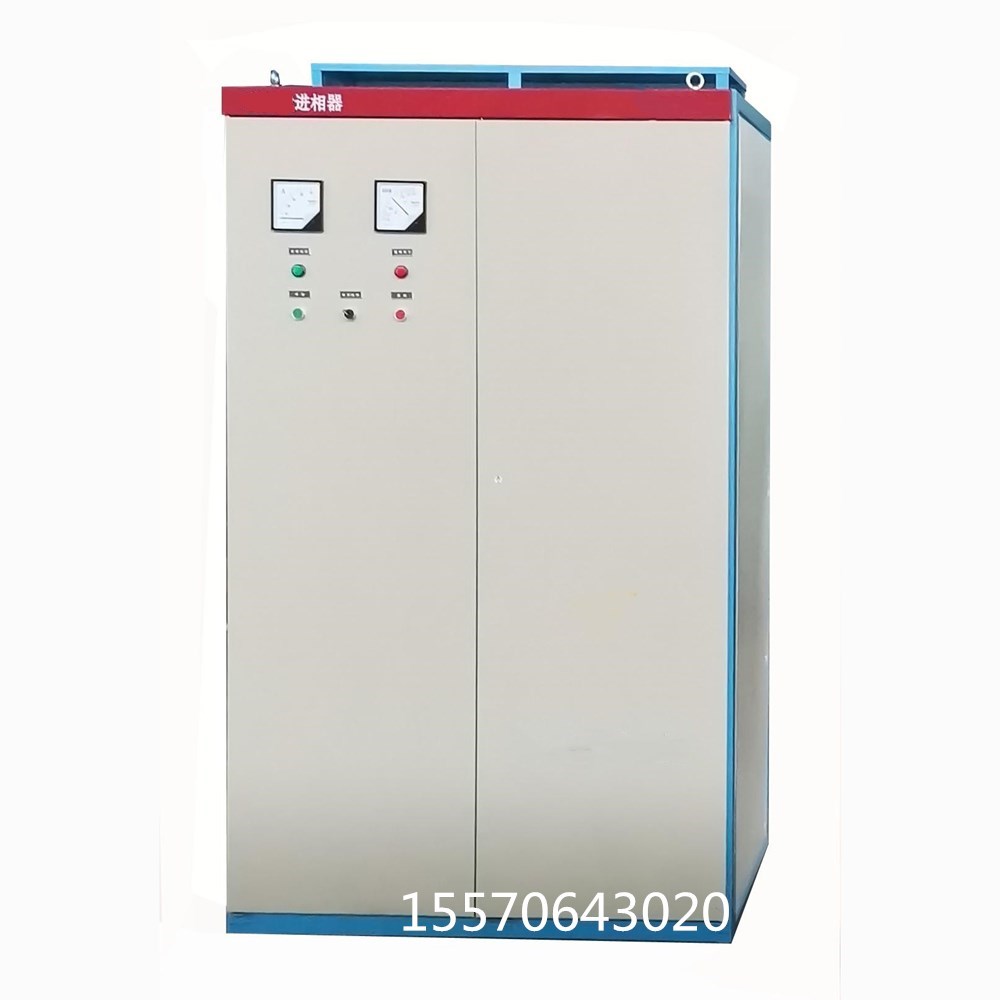

一、智能型变负载进相器工作原理

突变负载进相器是串接在电机转子回路中，通过改变转子电流与转子电压的相位关系，进而改变电机定子电流与电压的相位关系，达到提高电机自身的功率因数和效率，提高电机过载能力、降低电机定子电流、降低电机自身损耗的目的。

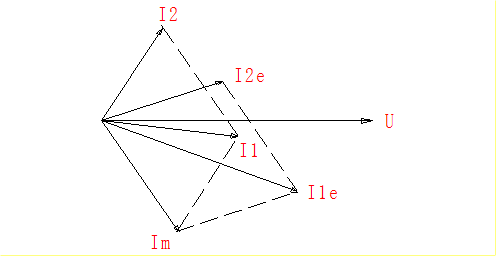

电机在某一负载下运行时，其转子电流为I_2e、定子电流为I_1e,向量图如下所示。

励磁电流Im由关系式Im=I₁e-I₂e，从向量图可得出Im。当在转子回路串接静止式进相器的附加电势后，转子电流的相位变为图中的I₂。由于负载不变，励磁电流Im不变。此时的电子电流I₁由关系式I₁=Im+I₂，从向量图可得出I₁，如图所示。从图中可以看出I₁的功率因数角和幅值都比I₁e小，说明电机的功率因数有所提高，定子电流有所下降。这正是静止式进相器所要达到的对电机补偿的目的。

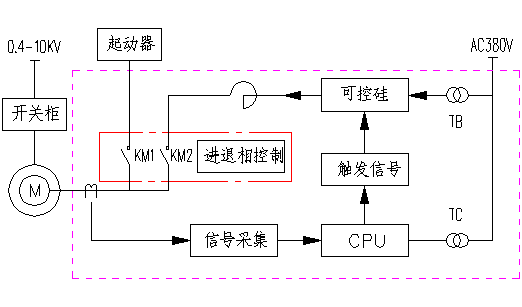

ZVP系列智能型变负载进相器的原理框图如下：

 从上图可以看出ZVP系列智能型变负载进相器是串接在电机转子回路中的。当电机运行时采集转子电流和同步电压信号，经微处理器CPU处理后给可控硅发出触发信号，由可控硅组成的交—交变频器将工频电源变为和转子电流同频率的电源，加在电机转子回路中，改变转子电流与转子电压的相位关系，通过磁场进而改变电机定子电流与定子电压的相位关系，减小功率因数角，电机本身的功率因数得以提高，定子电流得以下降。这种方式，大大改善了电机的运行状况，显著降低了电机自身的损耗。

二、智能型变负载进相器技术参数

转子电流为进相器选型的主要依据，功率为进相器的选型的辅助依据。ZVP系列突变负载进相器一般参数如下表：

进相器型号	匹配电机参数
	电机功率(KK)	额定转子电流（A）	额定工作电压（V）
ZVP-400D	≤245kW	＜400	380
ZVP-400G		＜400	≥3000
ZVP-600D	≤570kW	≤560	380
ZVP-600G		≤560	≥3000
ZVP-800D	≤1250kW	≤750	380
ZVP-800G		≤750	≥3000
ZVP-1000	≤2500	≤900	≥3000
ZVP-1200	≤2500	≤1100	≥3000
ZVP-1400	≤4000	≤1300	≥3000

注：因现场环境差别及用户需求各异，实际参数可能与上述参数有所差异。

三、智能型变负载进相器使用环境

l  电源电压：220V±10% ，50Hz

l  环境条件： 温度：    (-25～+50)℃

湿度：    ＜80%

海拔高度：≤1500m

振动：    ≤1.5g

l  防止电磁干扰、远离干扰源；

l  地基牢固、避免震动；

l  禁止使用在易燃、易爆性危险环境中；

l  户内使用，通风良好，避免阳光直射；

l  进相器柜体上方500mm内不得有物体；

l  安装倾斜度不超过5°；

l  如地沟属封闭式或没有地沟时，须将进相器柜体架空100mm；

注：本公司可提供适用于高原地区（海拔超过1500m）的突变负载进相器，但客户事先应特别申明。
