一、高压开关柜概述及注意事项

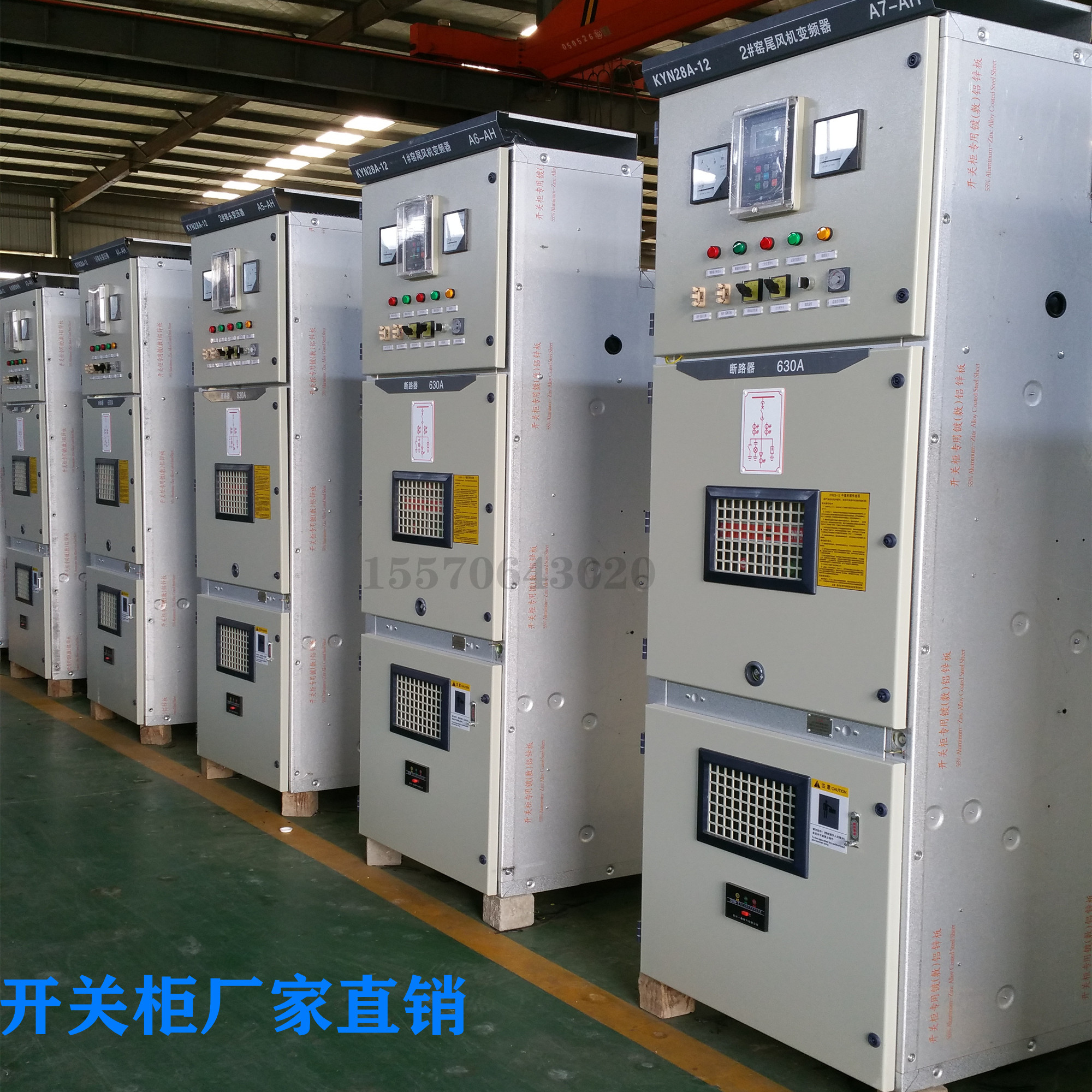

KYN28高压开关柜是指用于发电、输电、配电、电能转换 和消耗中起通断、控制或保护等作用，电压等级在12kV,主要 包括高压断路器、接地开关、互感器等。高压金属封闭开关设 备是由柜体和手车两大部分构成。

柜体由金属隔板分隔成四个独立的隔室：母线室、断路器 手车室、电缆室和继电器仪表室。

手车根据用途分为断路器手车、计量手车、隔离手车等， 同参数规格的手车可以自由互换，手车在柜内有试验位置和工 作位置，每一位置都分别有到位装置，以保证联锁可靠。

高压开关柜要满足“五防”要求，即：①防止误操作断路 器；②防止带负荷拉合隔离开关，即防止带负荷推拉小车；③ 防止带电挂接地线，即防止带电合接地开关；④防止带接地线 送电，即防止接地开关处于接地位置时送电；⑤防止误入带电 间隔。

断路器手车在试验或工作位置时，断路器才能进行合分操 作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、 推断路器。

当接地开关处于分闸位置时，断路器手车才能从试验位置 移至工作位置，仅当断路器手车处于试验位置时，接地开关才 能进行合闸操作，实现了防止带电误合接地开关及防止接地开 关处于闭合位置时关合断路器。

接地开关处在分闸位置时，下门及后门都无法打开，防止 了误入带电间隔。

断路器在工作位置时，二次插头被锁定不能拔出。为保证 安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进 行操作。

二、主电源柜送电操作的七个步骤

1.            关闭所有柜门及后封板并锁好。

2.            推上转运小车并使其定位，把断路器手车推入柜内并 使其在试验位置定位，推断路器时需把断路器两推拉把手往中 间压，同时用力往前推（往柜内推），断路器到达试验位置后， 放开推拉把手，把手应自动复位。手动插上插头，关上手车室 门并锁好。

3.            观察上柜门各仪表、信号指示是否正常。正常时保证 电源灯亮，断路器分闸指示灯和储能指示灯亮，如所有指示灯 均不亮，则打开上柜门，确认各母线电源开关是否合上，如己 合上各指示灯仍不亮，则需检修控制回路。

4.            将断路器手车摇柄插入摇柄插口并用力压下，顺时针 转动摇柄，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此 时手车处于工作位置，插头被锁定，断路器手车主回路接通， 查看相关信号。因主电源与备用电源设置机械连锁，当主电源 断路器在工作位置时，备用电源断路器必须在实验位置。

5.            观察带电显示器，确定外线电源已送至木柜。带电显 示器而板显示灯亮表示外电源己送至本柜断路器下触头。如带 电显示灯不亮，则需先送外电源至木柜。

6.             合转换开关使断路器合闸送电，同时仪表门上红色合 闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正 常，送电成功。操作分、合转换开关时，把操作手柄顺时针旋 转至而板指示合位置，松开手后操作手柄应自动复位至预合位 置。

7.             如断路器合闸后自动分闸或运行中自动分闸，则需判

断何种故障并排除后才可按以上程序重新送电。当线路故障断 路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时 信号屏故障鸣响。此时观察综合继保，如保护跳闸灯亮，则故 障为线路过流，在故障检修时可按信号屏复归按钮取消鸣响， 在检修完毕后，需按综合继保而板复归按钮手动复位综合继 保。

三、主电源柜停电操作的五个步骤

1.             观察所有柜相关信号，确认所有出线柜断路器均处于 分闸位置。

2.             分转换开关使断路器分闸停电，同时仪表门上红色合 闸指示灯灭，绿色分闸指示灯亮，查看其它相关信号，一切正 常，停电成功。操作合、分转换开关时，把操作手柄逆时针旋 转至面板指示位置，松开手后操作手柄应自动复位至预分位

置。

3.             将断路器手车摇柄插入摇柄插口并用力压下，逆时针 转动摇柄，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此 时手车处于试验位置，锁定解除，打开手车室门，手动脱离插 头。手车主回路断开。

4.             观察带电显示器，确认不带电方可继续操作。进线柜 下门有电磁锁强制闭锁，只有在进线端不带电时方可解锁，但 在进线端带电时也可用钥匙紧急解锁。进线断路器分闸并不代 表进线柜不带电，如外电源没停，此时电缆室是带高压电的。

5.             打开下门，验电（必需验电），放电（必需放电）， 挂接地线（必需挂接地线），维修人员可进入维护、检修。

四、    备用电源柜操作步骤

备用电源柜操作步骤与主电源柜同理，就是送电操作的七 个步骤和停电操作的五个步骤。

五、    计量柜操作的三个步骤

1.             计量手车为动静触头直接连接，不具有分断能力及灭 弧能力，绝对不能带负荷摇进摇出计量手车。

2.             计量手车和进线开关柜断路器具有电气及机械连锁， 在主电源（备用电源）断路器分闸后才能操作摇进或摇出计量 手车，不可强行操作，以免损坏联锁装置。当带负荷强行摇出 计量手车时主电源（备用电源）断路器则自动分闸，以免造成 人身伤亡。

3.          摇进摇出计量手车的方法同断路器手车。

六、    PT柜操作的三个步骤

1.             首先摇进PT手车。

2.             观察带电显示器，如显示器灯亮，则10KV高压已送至 木柜，检查电压表是否显示正常。

3.             摇进摇出PT手车的方法同断路器手车。

七、    出线柜送电操作的七个步骤

1.             关闭所有柜门及后封板，并锁好。接地开关处于合位时 方可关柜下门。

2.             将接地开关操作手柄插入中门右下侧六角孔内，逆时 针旋转，使接地开关处于分闸位置，取出操作手柄，操作孔处 联锁板自动弹回，遮住操作孔，柜下门闭锁。

3.             推上转运小车并使其定位，把断路器手车推入柜内并 使其在试验位置定位，推断路器时需把断路器两推拉把手往中 间压，同时用力往前推（往柜内推），断路器到达试验位置后，放 开推拉把手，把手应自动复位。手动插上插头，关上手车室门 并锁好。

4.             观察上柜门各仪表、号指示是否正常。正常时综合继 电保护电源灯亮，断路器分闸指示灯和储能指示灯亮，接地分 闸指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母 线电源开关是否合上，如己合上各指示灯仍不亮，则需检修控

制回路。

5.             将断路器手车摇柄插入摇柄插口并用力压下，顺时针 转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取 下摇柄，此时手车处于工作位置，插头被锁定，断路器手车主 回路接通，查看相关信号。

6.             操作仪表门上合、分转换开关使断路器合闸送电，同

时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看带电 显示及其它相关信号，一切正常，送电成功。操作合、分转换 开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后 操作手柄应自动复位至预合位置。如不能正常合闸时，检查变 压器门是否关闭。

7.             如断路器合闸后自动分闸或运行中自动分闸，则需判 断何种故障并排除后才可按以上程序重新送电。当线路故障断 路器分闸后，会发声光报警，同时故障音响鸣响。此时观察综 合继保，如保护跳闸灯亮，则故障为线路过流，在检修完毕 后，需按综合继保面板复归按钮手动复位综合继保。

八、出线柜停电操作的六个步骤

1.         操作仪表门上合、分转换开关使断路器分闸停电，同

时仪表门上红色合闸指示灯灭，绿色分闸指示灯亮，查看其它 相关信号，一切正常，停电成功。操作合、分转换开关时，把 操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应 自动复位至预分位置。

2.            将断路器手车摇柄插入摇柄插口并用力压下，逆时针 转动摇柄，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此 时手车处于试验位置，插头锁定解除，打开手车室门，手动脱 离插头。手车主回路断开。

3.            推上转运小车并使其锁定，拉岀断路器手车至转运小 车，移开转运小车。拉断路器时需把断路器两推拉把手往中间 压，同时用力往柜外拉，断路器拉到转运小车并到位后，放开推 拉把手，把手应自动复位。

4.             观察带电显示器，确认不带电方可继续操作。

5.            将接地开关操作手柄插入中门右下侧六角孔内，顺时 针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸 后，打开柜下门，维修人员可进入维护、检修。

6.             接地开关和断路器及柜门均有联锁，只有在断路器处

于试验位置或抽出柜外才可以合接地开关，也只有在接地开关 分闸后才可把断路器由试验位置摇至工作位置，不可强行操 作。接地开关与柜下门联锁可紧急解锁，只有在确认必要时才 可紧急解锁，否则有触电危险。

九、电气与机械连锁

1.          主电源与备用电源：

主电源（备用电源）断路器设有电气与机械连锁，两断路 器不能同时合闸，当主电源断路器在工作位置时，备用电源只 能在实验位置且不能合闸。反之同理。

2.             主电源（备用电源）断路器与计量手车：

只有计量手车在工作位置是，主电源（备用电源）断路器 才能合闸，断路器合闸以后，不允许带负荷摇岀计量手车，当 误操作计量手车，断路器会立刻跳闸，且信号屏报警。

3.              岀线柜与变压器：

出线柜与变压器设有电气连锁，当变压器门在全部关闭的 情况下，出线柜才能够合闸，如有其中一门未关，或全部未 关，则出线柜不能合闸。

4.              岀线柜断路器与接地开关：

当出线柜处于合闸位置时，因与接地开关设有机械连锁， 故接地刀不能合上，只有在断路器处于分闸状态下，且处在试 验位置时，接地开关才能合上。
