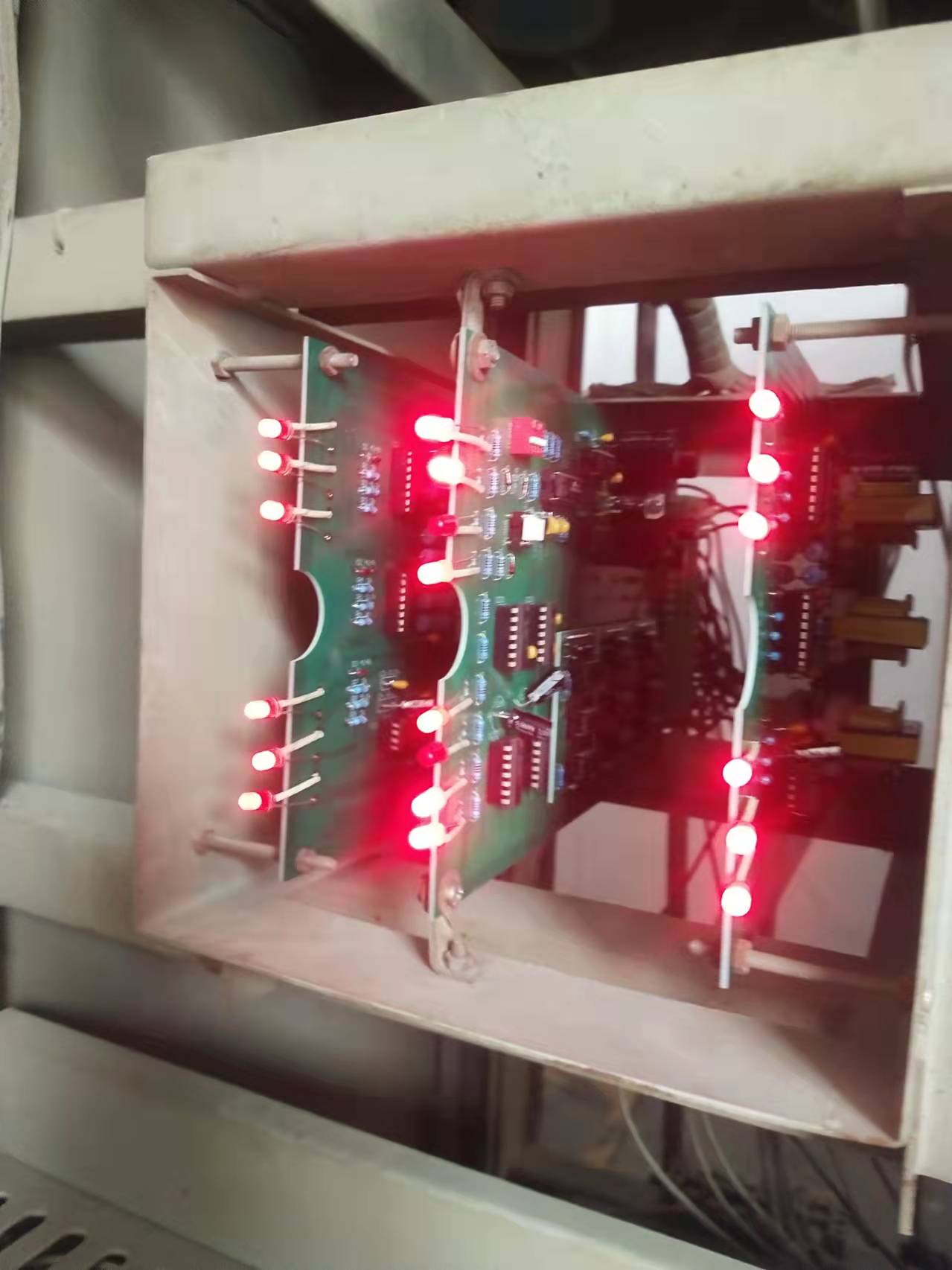

看下图SP5无环流静止式进相器主板上，L3 和L6灯不亮是什么原因。

   控制板共有三块，中间一块一般称为主控板，两边的一般称为驱动板。控制板更换必须先断开进相器电源，主控板内有四个拨码开关，其作用是切换进相器的运行（电机运转）和试验状态（电机不运转），调整拨码开关时，必须断开空气开关。

拨码开关状态：

试验状态                          运行状态

控制板上各指示灯所代表的意义如下：

主板的指示灯（从上往下数）

Ｌ１、Ｌ２、Ｌ３：电机转子三相电流指示     Ｌ４：＋５Ｖ电源指示    Ｌ５：热故障指示

Ｌ６：缺相及自动故障保护指示     Ｌ７：＋１５Ｖ电源指示     Ｌ８：－１５Ｖ电源指示

驱动板：分别代表１２个可控硅的触发信号。

在正常的情况下，各指示灯显示状态如下：

主板：除上面三个指示灯（L1、L2、l3）周期性循环显示外（注意：此指电机在运转时的状态。若电机未转，该三灯为随机状态），其它五个灯一直亮着。驱动板：其上各指示灯（１２个）均亮并有轻微闪亮。

以上L3和L6灯不亮，原因有2个：1.对应的第3只传感器故障， 2.主板坏，更换一块新主板。
