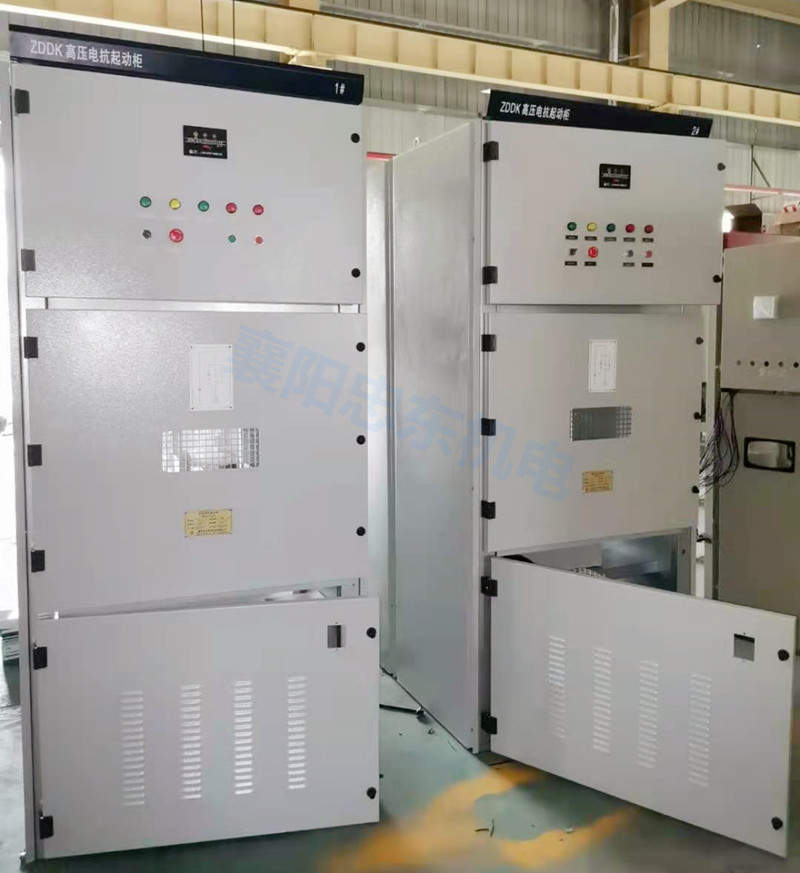

1. 高压电抗器启动柜的原理：    

交流异步电动机在额定电压下启动时，初始启动电流过大往往超过额定电流的许多倍（一般5-8倍），为了减少启动电流，通常采用限流电抗器，它工作时与电机的定子绕组串联，交流电动机的启动过程很短（一般数秒钟至两分钟），启动后将电抗器切除。  

 2. 柜型特点： KYN28A铠装中置式柜 和XGN2柜型

3. 尺寸要求：订制. 

4.技术特点 

4.1、电抗器线圈经环氧树脂浇注而成，具有阻燃、自熄、免维护、机械强度高、抗短路冲击能力强、绝缘强度好、局部放电量小、使用寿命长等优点； 

4.2、电抗器铁芯制造采用了干式电抗器的制造技术、振动小、噪音低、漏磁小，重量比油浸要轻、占用空间小、结构简单、损耗也相对小、对环境的电磁干扰小； 

4.3 、启动柜尺寸紧凑，节约占地。  

5.使用条件     

5.1、海拔高度不超过1000米，户内；    

5.2、运行温度在-15℃~+45℃；     

5.3、安装于户内无剧烈震动，无任何有害气体或粉尘的场合，无易燃易爆物品；

6.主要电气元件和参数 

6.1 真空接触器 JCZ5-12/D250-2.5 

6.1.1额定电压（Ue）：         12 kV 

6.1.2额定电流（Ie）：         250A 

6.1.3额定频率（fr）：         50/60Hz 

6.1.4额定关合能力：           10Ie 

6.1.5额定开断能力：           8Ie 

6.1.6额定短时耐受电流：       10Ie 

6.1.7额定峰值耐受电流：       25Ie 

6.1.8额定短路耐受时间：       4s 

6.1.9工频耐压： 42（相间、相对地）千伏;42（真空断口）千伏 

6.1.10雷电冲击耐压（峰值）:   75千伏 

6.1.11机械寿命：              100万次 

6.1.12 电寿命：                10万次 

6.2电抗器  QKSC   

6.2.1启动电机功率： 根据具体项目设定 6.2.2额定电压：              

10KV 6.2.3抽头百分比： 85%、65%
